目次 †

概要 †

XAMLの書き方（１）の続き。

ビルティング ブロック クラス †

WPF / Silverlightは、Windows Formsとは全く異なるUIサブシステムであるが、
類似のビルティング ブロック クラスが使用されているため、よく似たコードでプログラムを記述することができる。

Applicationオブジェクト †

WPF / SilverlightにはWindows フォームと同様に Applicationオブジェクトが存在する。

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Applicationクラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.application.aspx

画面の起動 †

• WPFでは、ApplicationオブジェクトのStartupUri? 属性に起動時に呼び出されるXAMLを指定する。
• Applicationオブジェクトはメッセージ ループを構築し、アプリケーションが終了するまでの間、ユーザにイベントを問い合わせる。
• なお、この処理は、起動時に呼び出されるXAMLのパーシャル クラスに自動生成されるので通常は確認できない。

<Application x:Class="WpfApplication1.App"
  xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
  xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
  StartupUri="Window1.xaml">
  <Application.Resources></Application.Resources>
</Application>

• なお、Silverlightでは、ApplicationオブジェクトのStartupUri?属性がサポートされないので、
  Application.Startupイベント（後述）から、初期画面を起動する。

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Application.StartupUri?プロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.application.startupuri.aspx

イベント †

Applicationオブジェクトには様々なイベント処理を実装することができる。

• 開始イベント
  WPF / Silverlightでの共通初期化処理を実装する場合、Application.Startup イベントを使用する。

• 共通エラー ハンドリング イベント
  WPF / Silverlightでの共通エラー ハンドリング処理を実装する場合、
  Application.DispatcherUnhandledException? イベントで例外をハンドルする。

• 終了イベント
  WPF / Silverlightでの共通終了処理を実装する場合、Application.Exit イベントを使用する。

• イベントの実装サンプル
  以下、それぞれのイベントの実装サンプルである。
  • XAML

    <Application x:Class="WpfApplication1.App"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        StartupUri="Window1.xaml"
        Startup="Application_Startup" Exit="Application_Exit"
        DispatcherUnhandledException="Application_DispatcherUnhandledException">
        <Application.Resources></Application.Resources>
    </Application>

  • コード ビハインド

    private void Application_Startup(object sender, StartupEventArgs e) {
      System.Diagnostics.Debug.WriteLine("開始処理");
    }

    private void Application_DispatcherUnhandledException(
      object sender, System.Windows.Threading.DispatcherUnhandledExceptionEventArgs e) {
      System.Diagnostics.Debug.WriteLine("エラー処理");
    }

    private void Application_Exit(object sender, ExitEventArgs e) {
      System.Diagnostics.Debug.WriteLine("終了処理");
    }

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ > System.Windows.Application
    • > Startupイベント
      http://msdn.microsoft.com/ja-jp/library/system.windows.application.startup.aspx
    • > DispatcherUnhandledException?イベント
      http://msdn.microsoft.com/ja-jp/library/system.windows.application.dispatcherunhandledexception.aspx
    • > Exitイベント
      http://msdn.microsoft.com/ja-jp/library/system.windows.application.exit.aspx

Application.Propertiesプロパティ †

• WPFではASP.NETなどのWebアプリケーションと同様のSession変数ライクな
  Key - Valueストアとして、Application.Properties プロパティを利用可能である。

• 以下のサンプルで、任意の個所で（画面間を跨って）
  Application.Propertiesプロパティが取得できることを確認できる。
  • Application.xaml.cs
    • XAML

      private void Application_Startup(object sender, StartupEventArgs e) {
        Application.Current.Properties["Key"] = "Value1";
      }

• Window1.xaml.cs
  • XAML

    <Window x:Class="WpfApplication1.Window1"
      ・・・
      Loaded="Window_Loaded">
    <Grid>
      <Button Click="Button_Click">ボタン</Button>
    </Grid>

• コード ビハインド

  private void Window_Loaded(object sender, RoutedEventArgs e) {
    MessageBox.Show((string)Application.Current.Properties["Key"]);
    Application.Current.Properties["Key"] = "Value2";
  }

  private void Button_Click(object sender, RoutedEventArgs e) {
    Window2 w2 = new Window2();
    w2.Show();
  }

• Window2.xaml.cs
  • コード ビハインド

    private void Window_Loaded(object sender, RoutedEventArgs e) {
      MessageBox.Show((string)Application.Current.Properties["Key"]);
    }

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Application.Propertiesプロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.application.properties.aspx

Window画面 †

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Windowクラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.window.aspx

ウィンドウの起動 †

WPFではWindows Formsと同様にWindow 画面を、以下のように起動できる（「XBAP」を除く）。

• モードレス（通常画面）の起動
  モードレス（通常画面）として起動。

  Window2 win2 = new Window2();
  win2.Show();

• モーダル ダイアログの起動
  モーダル ダイアログとして起動。

  Window2 win2 = new Window2();
  win2.Owner = this;
  win2.ShowDialog();

プロパティ †

Windowには、以下のようなプロパティを設定できる。

• Title
  Window.Title プロパティは、ウィンドウのタイトルを取得 / 設定する。

• WindowStartUpLocation?
  Window. WindowStartUpLocation? プロパティは、
  ウィンドウ起動時の表示位置を取得 / 設定する。

• ResizeMode?
  Window. ResizeMode? プロパティは、ウィンドウの
  サイズ変更モードを取得 / 設定する（ResizeMode? 列挙体）。

• WindowStyle?
  Window. WindowStyle? プロパティは、
  ウィンドウの境界線スタイルを取得 / 設定する。

• ShowInTaskbar?
  Window. ShowInTaskbar? プロパティは、
  タスクバーのアイコンの表示・非表示を取得 / 設定する。

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ > System.Windows.Window
    • > Titleプロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.window.title.aspx
    • > WindowStartupLocation?プロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.window.windowstartuplocation.aspx
    • > ResizeMode?プロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.window.resizemode.aspx
    • > WindowStyle?プロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.window.windowstyle.aspx
    • > ShowInTaskbar?プロパティ
      http://msdn.microsoft.com/ja-jp/library/system.windows.window.showintaskbar.aspx

ナビゲーション フレームワーク †

• WPF / Silverlightでは「ナビゲーション フレームワーク」によりASP.NETなどのWebアプリケーションと同様に、
  WWWブラウザの単一ウィンドウ、複数ページから構成される画面を提供できる。

• この機能は、「ナビゲーション フレームワーク」のNavigationWindow? / Pageにより提供され、
  ウィザードや、ハイパー テキスト ソリューションに有用である。

• なお、以下のような機能もサポートされている。
  • WWWブラウザ型の単一ウィンドウ、複数ページから構成される画面を提供
  • WWWブラウザ同様、画面遷移の履歴が残り[進む]・[戻る]操作に対応
  • ハイパーリンクによる画面遷移、HTTPコンテンツの参照をサポート

• 以下、NavigationWindow? / Pageの使用方法を説明する。

NavigationWindow?画面を作成 †

• WPFの場合、初めに、NavigationWindow? （を継承した）画面（ここではNavWindow?クラス）を作成する。
• なお、NavigationWindow?は、Windowクラスを継承するため、前述のプロパティを設定可能である。

• コード
  • XAML

    <NavigationWindow x:Class="WpfApplication1.NavWindow"
      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      Title="NavWindow" Height="300" Width="300">
    </NavigationWindow>

  • コード ビハインド

    public partial class NavWindow : NavigationWindow {
      public NavWindow() {
        InitializeComponent();
      }
    }

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Navigation.NavigationWindow?クラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.navigation.navigationwindow.aspx

NavigationWindow?画面を起動 †

WPFでNavigationWindow?画面を起動する方法について説明する。

• モードレス（通常画面）
  NavigationWindow?画面をモードレス（通常画面）として起動できる。
  なお、ApplicationオブジェクトのStartupUri?属性から直接起動することもできる。

  NavWindow normalWindow = new NavWindow();
  normalWindow.Show();

• モーダル ダイアログ
  NavigationWindow?画面をモーダル ダイアログとして起動することもできる。

  NavWindow dialogWindow = new NavWindow();
  dialogWindow.Owner = this;
  bool returnValue = dialogWindow.ShowDialog() ?? false;

Page画面のロード (1) †

• WPFでNavigationWindow?画面から、Page 画面をロードする方法について説明する。

• なお、PageはFrameworkElement?からの派生クラスであって、
  NavigationWindow?・Frame コントロールでのみホスト・ナビゲーションができる。

• Page 画面をロードする方法

• Loadedイベントからロード
  NavigationWindow?画面のコード ビハインドのLoadedイベントからPage画面をロードする。
  • XAML

    <NavigationWindow x:Class="WpfApplication1.NavWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="NavWindow" Height="300" Width="300" Loaded="NavigationWindow_Loaded">
    </NavigationWindow>

  • コード ビハインド

    public partial class NavWindow : NavigationWindow {
      public NavWindow() {
        InitializeComponent();
      }
      private void NavigationWindow_Loaded(object sender, RoutedEventArgs e) {
        // Page1 を表示します。
        this.Navigate(new Page1());
      }
    }

• Sourceプロパティからロード
  NavigationWindow?画面のSourceプロパティに指定してPage画面をロードすることもできる。
  • XAML

    <NavigationWindow x:Class="WpfApplication1.NavWindow"
      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      Title="NavWindow" Height="300" Width="300" Source="Page1.xaml">
    </NavigationWindow>

• Frameコントロールからロード
  Page内を複数のFrameに分割し、その中に複数のページをロードすることもできる。
  • XAML

    <StackPanel Orientation="Vertical">
      <Frame Source="Page2.xaml" Navigated="Frame1_Navigated"/>
      <Frame Source="Page3.xaml" Navigated="Frame2_Navigated"/>
    </StackPanel>

• StartupUri?属性からロード
  ApplicationオブジェクトのStartupUri属性から直接Page画面をロードすることもできる
  （もしくは、前述のApplication.Startupイベントから起動する）。

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Controls.Frameクラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.controls.frame.aspx
    • > System.Windows.Navigation.NavigationWindow?クラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.navigation.navigationwindow.aspx

Page画面のロード (2) †

「XBAP」、「Silverlight」では、WindowNavigation? / Windowが使用出来ないため、以下の方法で、直接Page画面をロードする。

• XBAP
  ApplicationオブジェクトのStartupUri?属性から直接Page画面をロードする。

  <Application x:Class="WpfBrowserApplication1.App"
      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      StartupUri="Page1.xaml">
      <Application.Resources>
      </Application.Resources>
  </Application>

• Silverlight
  ApplicationオブジェクトのStartupUri?属性がサポートされないので、
  Application.StartupイベントからPage画面をロードする。
  • XAML

    <Application xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                 xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
                 x:Class="SilverlightApplication1.App">
        <Application.Resources>
        </Application.Resources>
    </Application>

  • コード ビハインド

    public App(){
      this.Startup += this.Application_Startup;
      this.Exit += this.Application_Exit;
      this.UnhandledException += this.Application_UnhandledException;

      InitializeComponent();
    }

    private void Application_Startup(object sender, StartupEventArgs e) {
      // this.RootVisual = new MainPage();　デフォルトは、ユーザコントロール
      this.RootVisual = new Page1();
    }

なお、「Silverlight」では、
デフォルトの初期画面（Application.RootVisual?）が、ユーザ コントロールとなっているため、
通常、ユーザ コントロールにFrameを追加し、Frameでページ遷移させる方法を取る。

Page画面の画面遷移 †

WPF / SilverlightにおけるPage画面の画面遷移方法について説明する。

• Hyperlinkタグによる画面遷移
  • WPFのPage画面では、Hyperlinkタグ使用して、画面遷移できる。
    ※ なお、Hyperlinkタグは、TextBlock?タグなどで囲う必要がある。

    <Hyperlink NavigateUri="Page2.xaml">次のページへ移動します。</Hyperlink>
    <Hyperlink NavigateUri="Page1.xaml">前のページへ移動します。</Hyperlink>

• SilverlightのPage画面では、HyperlinkButton?タグ使用して、画面遷移できる。

  <HyperlinkButton NavigateUri="/Page2.xaml">次のページへ移動します。</HyperlinkButton>
  <HyperlinkButton NavigateUri="/Page1.xaml">前のページへ移動します。</HyperlinkButton>

• コードビハインドからの画面遷移
  コード ビハインドからの画面遷移も可能である。
  • WPFの場合は、Page画面を直接生成可能である。

    this.NavigationService.Navigate(new Page2());

  • Silverlightの場合は、Page画面をUriで指定する必要がある。
    • 以下は、相対パス指定：

      this.NavigationService.Navigate(new Uri("/Page2.xaml", UriKind.Relative));

    • 以下は、絶対パス指定：

      this.NavigationService.Navigate(
           new Uri("pack://application:,,,/Page2.xaml", UriKind.Absolute));

Page画面の進む・戻る操作への対応 †

• WPF / Silverlightでは、WWWブラウザ同様、進む・戻るボタンが常備されており、
  進む・戻る操作に対応している（Webアプリケーションと同様に、戻った際は、前ページの入力の状態は保持されている）。

• 「XBAP」、「Silverlight」については、この進む・戻るボタンは、WWWブラウザのものと統合されている（同じボタンを利用する）。

• コードビハインドからの進む・戻る操作
  コードビハインドからは、次の処理で進む・戻る操作に対応できる。
  • 進む

    this.NavigationService.GoForward();

  • 戻る

    this.NavigationService.GoBack();

• 履歴の管理
  • 進む・戻る操作が行えるということは、画面遷移の履歴を保持しているということである。
    • これを以下のコードで画面遷移のPage履歴を消去できる。

      this.NavigationService.RemoveBackEntry();

    • Page履歴の消去処理を自動化する場合は、NavigationWindow?のNavigatedイベントで実行すると良い。

      private void NavigationWindow_Navigated(object sender, NavigationEventArgs e) {
        this.NavigationService.RemoveBackEntry();
      }

• 「XBAP」、「Silverlight」ではNavigationWindow?が存在しないため、FrameのNavigatedイベントで実行する。
  ※ Frameを使用しない場合は、PageのLoadedイベントなどで履歴を消去する。

  private void Frame1_Navigated(object sender, NavigationEventArgs e) {
    if (NavigationService !=null) {
      if (NavigationService.CanGoBack) {
        this.NavigationService.RemoveBackEntry();
      }
    }
  }

  private void Frame2_Navigated(object sender, NavigationEventArgs e) {
    if (NavigationService != null) {
      if (NavigationService.CanGoBack) {
        this.NavigationService.RemoveBackEntry();
      }
    }
  }

• なお、Page履歴の管理はブラック ボックスとなっているため、
  詳細は不明であるが、前Pageに戻った際に入力状態が保持されていることから、
  Page履歴により、ある程度メモリが消費されているものと考える。
  メモリ消費量が拡大するような場合はPage履歴の消去を検討する。

Page画面の進む・戻る操作の注意点 †

• [新規画面遷移] → [戻る] → [進む]の一連の操作で、表示されるPageの再初期化が発生するので、
  必要に応じてこれを考慮した実装とするか、[進む]・[戻る]操作を抑止する必要がある。

• 再初期化とは？
  コンストラクタや、PageのLoadedイベントの処理の実行
  • コンストラクタが実行されるのは、最初のPageのみである。
  • LoadedイベントはすべてのPageで実行される。

• [進む]・[戻る]操作を抑止する。
  先頭PageでPage.ShowsNavigationUIプロパティをfalseに設定にし、
  以降のPageの[進む]・[戻る]ボタンを非表示にするか、前述の履歴消去で対応する。

• [進む]・[戻る]ボタンを非表示にする。
  • XAML

    <Page x:Class="WpfApplication1.Page1"
      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      Title="Page1" ShowsNavigationUI="false">

• BackSpace?キーによる[戻る]を抑止
  • [進む]・[戻る]ボタンを非表示にする場合もBackSpace?キーで戻ることができるので、必要に応じてBackSpace?キーを抑止する。
  • また、UI要素にフォーカスの当たっていない状態では、BackSpace?キーを抑止することができないので、
    Page.LoadedイベントなどでPage上の入力UI要素にフォーカスを当てるようにする。
    • XAML

      <Page x:Class="WpfApplication1.Page1"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="Page1" ShowsNavigationUI="false"
        Loaded="Page_Loaded" KeyDown="Page_KeyDown">
        <StackPanel>
          <TextBlock>
            <Hyperlink NavigateUri="Page2.xaml">Page2</Hyperlink>
          </TextBlock>
          <TextBox Name="textBox1"/>
        </StackPanel>
      </Page>

• コード ビハインド

  public partial class Page1 : Page {
    public Page1() {
      InitializeComponent();
    }
    private void Page_Loaded(object sender, RoutedEventArgs e) {
      this.textBox1.Focus();
    }
    private void Page_KeyDown(object sender, KeyEventArgs e) {
      if (e.Key == Key.Back) e.Handled = true;
    }
  }

その他 †

NavigationWindow? / Pageのその他のトピック

• UriMapper?クラス

• UriMapper? クラスは「Silverlight」専用のコントロールになるが、
  HyperlinkタグのNavigateUri?属性などで使用するPage.xamlへのパスを簡素化することができる。

• UriMapper?クラスは複数のUriMapping? クラスから構成され、
  UriMapping?クラスのMappedUri?プロパティに実際のPage.xamlへのパス（のパターン）を指定、
  Uriプロパティに簡素化したパス（のパターン）を指定する。

• 作成したUriMapper?オブジェクトをFrame.UriMapper?プロパティに
  追加することで、Frame内で簡素化したパスを使用することができる。

• ChildWindow?コントロール

• ChildWindow? コントロールは、「Silverlight」専用のコントロールであるが、
  Page上に、子ウィンドウ（モーダル ダイアログ相当）を表示できる。

• 「Silverlight」アプリケーションのプロジェクトでは、
  ChildWindow?のクラステンプレートが用意されており、
  これを新規作成し、以下のコードでChildWindow?を呼び出すことができる。

• ChildWindow?は、若干のアニメーションのエフェクトを伴い表示される。
  また、ChildWindow?から、さらに子のChildWindow?を表示させることもできる。

  ChildWindow1 childWindow = new ChildWindow1();
  childWindow.Show();

• 注意事項
  なお、NavigationWindow? / Pageの使用における注意点は、以下を参照のこと。
  • 「XBAP」の場合の注意点
  • 「Silverlight」の場合の注意点

• ナビゲーション フレームワーク 参考情報
  • MSDN > Silverlight > アプリケーション モデルとプログラミング モデル
    • > アプリケーション モデル > ナビゲーションの概要
      http://msdn.microsoft.com/ja-jp/library/cc838245.aspx#application_navigation
  • ＠IT > Insider.NET > 連載：Silverlight 3実践プログラミング
    • > ナビゲーション・フレームワークとChildWindow?コントロール
      1. ナビゲーション・フレームワークとは
      http://www.atmarkit.co.jp/fdotnet/chushin/silverlight3develop_01/silverlight3develop_01_01.html
  • CodeZine? > Silverlight 3徹底入門
    • > Silverlight 3で作る業務アプリケーションの要 > 「ナビゲーションフレームワーク」
      http://codezine.jp/article/detail/4810
• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > System.Windows.Navigation.UriMapper?クラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.navigation.urimapper.aspx
    • > System.Windows.Navigation.UriMapping?クラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.navigation.urimapping.aspx
    • >System.Windows.Controls.ChildWindow?クラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.controls.childwindow.aspx

Win32ダイアログ †

• WPF / Silverlightは、従来からの種々のWin32ダイアログをサポートしている（一部サポートされないダイアログもある）。

• このため、WPF / Silverlightアプリケーションであるからと言って、
  「外観や、操作方法の異なる標準ダイアログに慣れる必要がある」・・・といった問題は無い。

メッセージ ボックス †

下記のMessageBox?クラスの名前空間は、Windows FormsではなくWPFのものだが、
このMessageBox?クラスのクラス階層を確認するとWPFのアーキテクチャに基づいていないことが確認できる。

• MSDN > .NET Frameworkクラス ライブラリ > System.Windows.Messageboxクラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.messagebox.aspx
• MSDN > Silverlightの.NET Frameworkクラス ライブラリ > System.Windows.Messageboxクラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.messagebox(VS.95).aspx

コモン ダイアログ ボックス †

• OpenFileDialog? クラス
  • OpenFileDialog?は、部分信頼で実行されている。
  • 「XBAP」・「Silverlight」でもファイル名を取得できる。

• SaveFileDialog? クラス
  • SaveFileDialog?は、部分信頼で実行されている。
  • 「XBAP」・「Silverlight」でもファイルを保存できる。

• PrintDialog? クラス
  • このクラスの名前空間は、Windows FormsではなくWPFのものだが、
    クラス階層を確認するとWPFのアーキテクチャに基づいていないことが確認できる。
  • Silverlightでは、Printdocument クラス

• 参考
  • MSDN > .NET Frameworkクラス ライブラリ
    • > Microsoft.Win32.OpenFileDialog?クラス
      http://msdn.microsoft.com/ja-jp/library/microsoft.win32.openfiledialog.aspx
    • > Microsoft.Win32.SaveFileDialog?クラス
      http://msdn.microsoft.com/ja-jp/library/microsoft.win32.savefiledialog.aspx
    • > System.Windows.Controls.PrintDialog?クラス
      http://msdn.microsoft.com/ja-jp/library/system.windows.controls.printdialog.aspx

• MSDN > Silverlightの.NET Frameworkクラス ライブラリ
  • > System.Windows.Controls.OpenFileDialog?クラス
    http://msdn.microsoft.com/ja-jp/library/system.windows.controls.openfiledialog(VS.95).aspx
  • > System.Windows.Controls.SaveFileDialog?クラス
    http://msdn.microsoft.com/ja-jp/library/system.windows.controls.savefiledialog(VS.95).aspx
  • > System.Windows.Printing.PrintDocument?クラス
    http://msdn.microsoft.com/ja-jp/library/system.windows.printing.printdocument(VS.95).aspx

• MSDN > Windows Presentation Foundation > ドキュメント
  • > 印刷および印刷システムの管理 > 印刷の概要
    http://msdn.microsoft.com/ja-jp/library/ms742418(VS.80).aspx

カスタム ダイアログ ボックス †

• 前述の、モーダル ダイアログの起動を参照のこと。
• 「XBAP」では使用できないので注意する。
• なお、「Silverlight」の場合は、前述のChildWindow?コントロールで代替可能である。

参考 †

• MSDN > Windows Presentation Foundation
  • > アプリケーション開発 > WPFウィンドウ > ダイアログ ボックスの概要
    http://msdn.microsoft.com/ja-jp/library/aa969773.aspx
  • > 移行と相互運用性 > Windowsフォーム コントロールおよび同等のWPFコントロール
    http://msdn.microsoft.com/ja-jp/library/ms750559.aspx
• MSDN > Silverlight
  • > コントロールおよびダイアログ ボックスの使用 > ダイアログ ボックスの概要
    http://msdn.microsoft.com/ja-jp/library/ff382752(VS.95).aspx

入力支援 †

入力支援機能に関する技術要素について説明する。

メニュー・タスクバーとコマンド †

• メニュー・タスクバーと「コマンド」の関連付けも、宣言的プロパティにより実装・カスタマイズ可能。
• 例えば、以下のXAMLでメニュー・タスクバーと「コマンド」の概要を理解することができ、
  また、メニュー・タスクバーと「コマンド」の関連付けが容易に実装可能であることが分かる。

実装 †

• 画面


• XAML

  <Window.CommandBindings>
    <!--ApplicationCommands.Saveのカスタム動作（実行可否、イベント処理）を実装する-->
    <CommandBinding x:Name="SaveCommand"
      Command="ApplicationCommands.Save"
      CanExecute="SaveCommand_CanExecute"
      Executed="SaveCommand_Executed"/>
    <!--ApplicationCommands.Closeのカスタム動作（実行可否、イベント処理）を実装する-->
    <CommandBinding x:Name="CloseCommand"
      Command="ApplicationCommands.Close"
      CanExecute="CloseCommand_CanExecute"
      Executed="CloseCommand_Executed"/>
  </Window.CommandBindings>

  <DockPanel>
    <Menu DockPanel.Dock="Top">
      <MenuItem Header="ファイル(_F)">
        <!--ApplicationCommands.Save → カスタム動作 → CommandBinding-->
        <MenuItem Header="保存(_S)" Command="ApplicationCommands.Save">
          <MenuItem.Icon><Image Source=".\icons\save.png"/></MenuItem.Icon>
        </MenuItem>
        <Separator/>
        <!--ApplicationCommands.Close → カスタム動作 → CommandBinding-->
        <!--MenuItem Header="終了(_X)" Command="ApplicationCommands.Close"-->
        <!--ApplicationCommands.Close → カスタム動作 → カスタムイベント-->
        <MenuItem Name="Exit" Click="Exit_Click"  Header="終了(_X)">
          <MenuItem.Icon><Image Source=".\icons\exit.png"/></MenuItem.Icon>
        </MenuItem>
      </MenuItem>
      <MenuItem Header="編集(_E)">
        <!--ApplicationCommands.Undo → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
        <MenuItem Header="元に戻す(_U)" Command="ApplicationCommands.Undo">
          <MenuItem.Icon><Image Source=".\icons\undo.png"/></MenuItem.Icon>
        </MenuItem>
        <!--ApplicationCommands.Redo → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
        <MenuItem Header="やり直し(_R)" Command="ApplicationCommands.Redo">
          <MenuItem.Icon><Image Source=".\icons\redo.png"/></MenuItem.Icon>
        </MenuItem>
        <Separator/>
        <!--ApplicationCommands.Cut → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
        <MenuItem Header="切り取り(_T)" Command="ApplicationCommands.Cut">
          <MenuItem.Icon><Image Source=".\icons\cut.png"/></MenuItem.Icon>
        </MenuItem>
        <!--ApplicationCommands.Copy → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
        <MenuItem Header="コピー(_C)" Command="ApplicationCommands.Copy">
          <MenuItem.Icon><Image Source=".\icons\copy.png"/></MenuItem.Icon>
        </MenuItem>
        <!--ApplicationCommands.Paste → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
        <MenuItem Header="貼り付け(_P)" Command="ApplicationCommands.Paste">
          <MenuItem.Icon><Image Source=".\icons\paste.png"/></MenuItem.Icon>
        </MenuItem>
        <!--ApplicationCommands.Delete → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
        <MenuItem Header="削除(_D)" Command="ApplicationCommands.Delete">
          <MenuItem.Icon><Image Source=".\icons\delete.png"/></MenuItem.Icon>
        </MenuItem>
        <MenuItem Header="配置(_A)">
          <!--EditingCommands.AlignLeft → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="左揃え" Command="EditingCommands.AlignLeft">
            <MenuItem.Icon><Image Source=".\icons\text_align_left.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.AlignCenter → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="中央揃え" Command="EditingCommands.AlignCenter">
            <MenuItem.Icon><Image Source=".\icons\text_align_center.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.AlignRight → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="右揃え" Command="EditingCommands.AlignRight">
            <MenuItem.Icon><Image Source=".\icons\text_align_right.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.AlignJustify → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="両端揃え" Command="EditingCommands.AlignJustify">
            <MenuItem.Icon><Image Source=".\icons\text_align_justify.png"/></MenuItem.Icon>
          </MenuItem>
        </MenuItem>
        <MenuItem Header="スタイル(_S)">
          <!--EditingCommands.ToggleBold → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="太字" Command="EditingCommands.ToggleBold">
            <MenuItem.Icon><Image Source=".\icons\text_bold.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.ToggleItalic → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="斜体" Command="EditingCommands.ToggleItalic">
            <MenuItem.Icon><Image Source=".\icons\text_italic.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.ToggleUnderline → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="下線" Command="EditingCommands.ToggleUnderline">
            <MenuItem.Icon><Image Source=".\icons\text_underline.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.ToggleBullets → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="箇条書き" Command="EditingCommands.ToggleBullets">
            <MenuItem.Icon><Image Source=".\icons\text_list_bullets.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.ToggleNumbering → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="段落番号" Command="EditingCommands.ToggleNumbering">
            <MenuItem.Icon><Image Source=".\icons\text_list_numbers.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.IncreaseIndentation → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="インデントを増やす" Command="EditingCommands.IncreaseIndentation">
            <MenuItem.Icon><Image Source=".\icons\text_indent.png"/></MenuItem.Icon>
          </MenuItem>
          <!--EditingCommands.DecreaseIndentation → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="インデントを減らす" Command="EditingCommands.DecreaseIndentation">
            <MenuItem.Icon><Image Source=".\icons\text_indent_remove.png"/></MenuItem.Icon>
          </MenuItem>
        </MenuItem>
        <MenuItem Header="テキスト(_T)">
          <!--EditingCommands.IncreaseFontSize → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="フォントの拡大" Command="EditingCommands.IncreaseFontSize"/>
          <!--EditingCommands.DecreaseFontSize → フォーカスのあるコントロール（RichTextBox）の既定の動作を実行-->
          <MenuItem Header="フォントの縮小" Command="EditingCommands.DecreaseFontSize"/>
        </MenuItem>
      </MenuItem>
      <MenuItem Header="ヘルプ(_H)">
        <!--RoutedCommandをコードビハインドから自作しカスタム動作（実行可否、イベント処理）を実装する-->
        <MenuItem Header="バージョン情報(_A)" Name="About">
          <MenuItem.Icon><Image Source=".\icons\about.png"/></MenuItem.Icon>
        </MenuItem>
      </MenuItem>
    </Menu>
    <ToolBarTray DockPanel.Dock="Top">
      <ToolBar Header="編集:">
        <Button ToolTip="元に戻す" Command="ApplicationCommands.Undo">
          <Image Source=".\icons\undo.png" Stretch="Fill"/></Button>
        <Button ToolTip="やり直し" Command="ApplicationCommands.Redo">
          <Image Source=".\icons\redo.png" Stretch="Fill"/></Button>
        <Button ToolTip="切り取り" Command="ApplicationCommands.Cut">
          <Image Source=".\icons\cut.png" Stretch="Fill"/></Button>
        <Button ToolTip="コピー" Command="ApplicationCommands.Copy">
          <Image Source=".\icons\copy.png" Stretch="Fill"/></Button>
        <Button ToolTip="貼り付け" Command="ApplicationCommands.Paste">
          <Image Source=".\icons\paste.png" Stretch="Fill"/></Button>
        <Button ToolTip="削除" Command="ApplicationCommands.Delete">
          <Image Source=".\icons\delete.png" Stretch="Fill"/>
        </Button>
      </ToolBar>
      <ToolBar Header="配置:">
        <Button ToolTip="左揃え" Command="EditingCommands.AlignLeft">
          <Image Source=".\icons\text_align_left.png" Stretch="Fill"/></Button>
        <Button ToolTip="中央揃え" Command="EditingCommands.AlignCenter">
          <Image Source=".\icons\text_align_center.png" Stretch="Fill"/></Button>
        <Button ToolTip="右揃え" Command="EditingCommands.AlignRight">
          <Image Source=".\icons\text_align_right.png" Stretch="Fill"/></Button>
        <Button ToolTip="両端揃え" Command="EditingCommands.AlignJustify">
          <Image Source=".\icons\text_align_justify.png" Stretch="Fill"/></Button>
      </ToolBar>
      <ToolBar Header="スタイル:">
        <Button ToolTip="太字" Command="EditingCommands.ToggleBold">
          <Image Source=".\icons\text_bold.png" Stretch="Fill"/></Button>
        <Button ToolTip="斜体" Command="EditingCommands.ToggleItalic">
          <Image Source=".\icons\text_italic.png" Stretch="Fill"/></Button>
        <Button ToolTip="下線" Command="EditingCommands.ToggleUnderline">
          <Image Source=".\icons\text_underline.png" Stretch="Fill"/></Button>
        <Button ToolTip="箇条書き" Command="EditingCommands.ToggleBullets">
          <Image Source=".\icons\text_list_bullets.png" Stretch="Fill"/></Button>
        <Button ToolTip="段落番号" Command="EditingCommands.ToggleNumbering">
          <Image Source=".\icons\text_list_numbers.png" Stretch="fill"/></Button>
        <Button ToolTip="インデントを増やす" Command="EditingCommands.IncreaseIndentation">
          <Image Source=".\icons\text_indent.png" Stretch="Fill"/></Button>
        <Button ToolTip="インデントを減らす" Command="EditingCommands.DecreaseIndentation">
          <Image Source=".\icons\text_indent_remove.png" Stretch="Fill"/></Button>
      </ToolBar>
    </ToolBarTray>
    <RichTextBox DockPanel.Dock="Top" Width="Auto" Height="100"
      IsDocumentEnabled="True" AcceptsTab="True" FontSize="24"/>
    <RichTextBox DockPanel.Dock="Top" Width="Auto" Height="100"
      IsDocumentEnabled="True" AcceptsTab="True" FontSize="24"/>
  </DockPanel>

• コード ビハインド

  /// <summary>Window1.xaml の相互作用ロジック</summary>
  public partial class Window1 : Window {
    public Window1() {
      InitializeComponent();

      // UIElementにRoutedCommandをバインドし、メニューに関連付ける。
      InitRoutedCommands_about();
    }

    // AboutCommand（カスタムのRoutedCommand）
    public static readonly RoutedCommand AboutCommand = new RoutedCommand();

    private void InitRoutedCommands_about() {

      // CommandBindingの生成
      CommandBinding binding =
        new CommandBinding(AboutCommand, AboutCommand_Executed, AboutCommand_CanExecute);

      // UIElementにRoutedCommandをバインド
      this.CommandBindings.Add(binding);

      // メニューに関連付け
      About.Command = AboutCommand;
    }

    // 【情報メニュー＋コマンド】UIElementにRoutedCommandをバインド：カスタム動作（実行可否）
    private void AboutCommand_CanExecute(object sender, CanExecuteRoutedEventArgs e) {
      e.CanExecute = true;
    }
    // 【情報メニュー＋コマンド】UIElementにRoutedCommandをバインド：カスタム動作（実行可否）
    private void AboutCommand_Executed(object sender, ExecutedRoutedEventArgs e) {
      // 情報表示処理
    }

    // 【保存メニュー＋コマンド】UIElementにRoutedCommandをバインド：カスタム動作（実行可否）
    private void SaveCommand_CanExecute(object sender, CanExecuteRoutedEventArgs e) {
      e.CanExecute = true;
    }
    // 【保存メニュー＋コマンド】UIElementにRoutedCommandをバインド：カスタム動作（イベント処理）
    private void SaveCommand_Executed(object sender, ExecutedRoutedEventArgs e) {
      // 保存処理
    }

    // 【終了メニュー＋コマンド】UIElementにRoutedCommandをバインド：カスタム動作（実行可否）
    private void CloseCommand_CanExecute(object sender, CanExecuteRoutedEventArgs e) {
      e.CanExecute = true;
    }
    // 【終了メニュー＋コマンド】UIElementにRoutedCommandをバインド：カスタム動作（イベント処理）
    private void CloseCommand_Executed(object sender, ExecutedRoutedEventArgs e) {
      this.Close();
    }

    // 【終了メニュー】メニューのクリックイベントのみの実装で済ます場合。
    private void Exit_Click(object sender, RoutedEventArgs e) {
      this.Close();
    }
  }

説明 †

• メニュー・タスクバーと「コマンド」の関連付け
  • MenuItem?
    • MenuItem?（MenuItem? クラス）は入れ子が可能であり、
    • MenuItem?のアクセスキーは、MenuItem?クラスのHeader属性に指定する文字列中に
      「英数字」と設定することで（英数字の先頭文字をアクセスキーとして）容易に設定可能
    • また、MenuItem?からはCommand属性を指定して指定の「Command」を発生させることができる。

• ToolBarTray?
  • ToolBarTray? には、を格納でき、ToolBar?にはButtonを格納できる。
  • Buttonからは指定の「Command」を発生させることができる。
  • ToolBarTray?内のToolBar?は、実行時にD&Dにて配置を変更できる。

• Command
  • これらのコントロールから発生させた「Command」は、フォーカスのあるコントロールに受信されるが、
  • CommandTarget?="{Binding ElementName?=要素名}"という記述により、対象のコントロールを明示することもできる。
  • 対象のコントロールは、各種RoutedCommand? クラスのCanExecute?、Executeメソッドが
    発生させるイベントを処理するイベント ハンドラを実装している必要がある。

• 標準コマンド

• 標準コマンド（ApplicationCommands?, EditingCommands?, etc. ）に対応した処理を実装しているコントロールには、

  • 「コマンド」に対応する処理のUOCは不要であり、既定の処理が実行される。
  • また、「コマンド」には、既定のショートカットも割り当てられている。

• コントロールの実装する標準コマンド（上記サンプルでは、ApplicationCommands?.Save・Close）の処理をカスタマイズしたい場合、

• 「コマンド」に対応したイベント ハンドラのUOCをUIElement（上記サンプルでは、Window）に定義・実装する必要がある。

• 標準コマンドのカスタム処理の定義・実装には、標準コマンド（ApplicationCommands?）をUIElementのCommandBindings?プロパティに追加し、
  ApplicationCommands?.CanExecute?、Executeが発生させるカスタム イベントを処理するイベント ハンドラのUOCをUIElement上に実装する必要がある。

• また、上記の方式は、カスタム コマンド（RoutedCommand?）に対応したイベント ハンドラのUOCをUIElementに定義・実装する場合にも利用できる。

• その他にも、以下の標準コマンドがSystem.Windows.Input名前空間に用意されている。
  • ComponentCommands?
  • MediaCommands?
  • NavigationCommands?

参考 †

• MSDN
  • Windows Presentation Foundation > コントロール > メニューの概要
    http://msdn.microsoft.com/ja-jp/library/ms747430.aspx

• .NET Frameworkクラス ライブラリ

• System.Windows.Controls.MenuItem?クラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.controls.menuitem.aspx
• System.Windows.Controls.ToolBarTray?クラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.controls.toolbartray.aspx
• System.Windows.Controls.ToolBar?クラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.controls.toolbar.aspx
• System.Windows.Input.RoutedCommand?クラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.input.routedcommand.aspx

• System.Windows.Input.ApplicationCommands?クラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.input.applicationcommands.aspx
• System.Windows.Documents.EditingCommands?クラス
  http://msdn.microsoft.com/ja-jp/library/system.windows.documents.editingcommands.aspx

ツールチップ †

• WPFでは、「ツールチップ」を任意のUIコントロールに設定可能である。
• これにはFrameworkElement?、FrameworkContentElement?にToolTip? プロパティが実装されているためである。

実装 †

• 画面


• XAML
  • UserControl?

    <UserControl x:Class="WpfApplication1.UserControl1"
      xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
      xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
      Width="250" Height="120">
      <StackPanel>
        <TextBlock Margin="4,4,4,4" Text="タイトル"
          TextWrapping="Wrap" FontWeight="Bold" FontSize="14"/>
        <Path Width="Auto" Height="1"
          Fill="Black" Stretch="Fill"
          Stroke="Black" Data="M20,45 L250,45"
          Margin="4,4,4,4"/>
        <TextBlock Margin="4,4,4,4" Text="説明文"
          TextWrapping="Wrap"/>
      </StackPanel>
    </UserControl>

• Window

  <Window x:Class="WpfApplication1.Window1"
    ・・・
      xmlns:my="clr-namespace:WpfApplication1"
    ・・・>

    ・・・

  <RichTextBox DockPanel.Dock="Top" Width="Auto" Height="100"
               IsDocumentEnabled="True" AcceptsTab="True" FontSize="24">
    <RichTextBox.ToolTip>
      <ToolTip>
        <my:UserControl1/>
      </ToolTip>
    </RichTextBox.ToolTip>
  </RichTextBox>

説明 †

このToolTip?プロパティには、ToolTip?属性に直接文字列で説明文を記述することも可能であるが、
「プロパティ要素構文」を使用して、説明文などの文字列だけではなく、（imageなどの）任意のUI要素も設定可能である。

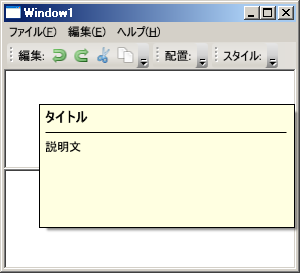

例えば、以下は、ユーザ コントロールを使用してToolTip?を表示した例である。

参考 †

• MSDN > .NET Frameworkクラス ライブラリ
  • System.Windows.FrameworkElement?.ToolTip?プロパティ
    http://msdn.microsoft.com/ja-jp/library/system.windows.documents.editingcommands.aspx
  • System.Windows.FrameworkContentElement?.ToolTip?プロパティ
    http://msdn.microsoft.com/ja-jp/library/system.windows.frameworkcontentelement.tooltip.aspx

IME制御 †

• WPF / Silverlightでは、InputMethod? クラスを利用することでIME制御が可能である（XAMLから直接指定することも可能）。

• ただし、
  • IME2003以外では、IMEのオン・オフの切り替え（ひらがな ⇔ 直接入力）はできるが、
  • 入力モードの切り替え（カタカナ ⇔ 全角英字など）はできないので注意が必要 。

• 切り替え方法
  • IMEオン・オフ
    • InputMethod?.SetIsInputMethodEnabled?メソッド
    • InputMethod?.Current.ImeState?プロパティ
  • 入力モード
    • InputMethod?.SetPreferredImeConversionMode?メソッド
    • InputMethod?.Current.ImeConversionMode?プロパティ

実装 †

以下は、IME制御のサンプルである。

• 画面


• XAML
  イベント ハンドラでIME制御する方法と、XAMLでIME制御する方法がある。

• イベント ハンドラでIME制御

  <StackPanel Orientation="Vertical">
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="制御なし："/>
      <TextBox Name="textBox0" Height="23" Width="120"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Text="以下、イベントで制御"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="ＯＦＦ："/>
      <TextBox Name="textBox1" Height="23" Width="120"
        GotFocus="textBox1_GotFocus" LostFocus="textBox1_LostFocus"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="ＯＮ："/>
      <TextBox Name="textBox2" Height="23" Width="120"
        GotFocus="textBox2_GotFocus" LostFocus="textBox2_LostFocus"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="全角片仮名："/>
      <TextBox Name="textBox3" Height="23" Width="120"
        GotFocus="textBox3_GotFocus" LostFocus="textBox3_LostFocus"/>
    </StackPanel>

• XAMLでIME制御

    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Text="以下、XAMLで制御"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="ＯＦＦ："/>
      <TextBox Name="textBox4" Height="23" Width="120"
        InputMethod.PreferredImeState="Off"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="ＯＮ："/>
      <TextBox Name="textBox5" Height="23" Width="120"
        InputMethod.PreferredImeState="On"/>
    </StackPanel>
    <StackPanel Orientation="Horizontal">
      <TextBlock Height="23" Width="80" Text="半角片仮名："/>
      <TextBox Name="textBox6" Height="23" Width="120"
        InputMethod.PreferredImeState="On" InputMethod.PreferredImeConversionMode="Native,Fixed,Katakana"/>
    </StackPanel>
  </StackPanel>

• コード ビハインド
  下記はイベント ハンドラによるIME制御である。

  /// <summary>Window1.xaml の相互作用ロジック</summary>
  public partial class Window1 : Window {
    public Window1() {
      InitializeComponent();
    }

    InputMethodState ims = InputMethodState.DoNotCare;
    ImeConversionModeValues imc = ImeConversionModeValues.DoNotCare;

    private void textBox1_GotFocus(object sender, RoutedEventArgs e) {
      ims = InputMethod.Current.ImeState;
      InputMethod.Current.ImeState = InputMethodState.Off;
    }
    private void textBox1_LostFocus(object sender, RoutedEventArgs e) {
      InputMethod.Current.ImeState = ims;
    }

    private void textBox2_GotFocus(object sender, RoutedEventArgs e) {
      ims = InputMethod.Current.ImeState;
       InputMethod.Current.ImeState = InputMethodState.On;
    }
    private void textBox2_LostFocus(object sender, RoutedEventArgs e) {
      InputMethod.Current.ImeState = ims;
    }

    private void textBox3_GotFocus(object sender, RoutedEventArgs e) {
      ims = InputMethod.Current.ImeState;
      imc = InputMethod.Current.ImeConversionMode;

      InputMethod.Current.ImeState = InputMethodState.On;
      InputMethod.Current.ImeConversionMode = ImeConversionModeValues.Native
        | ImeConversionModeValues.FullShape | ImeConversionModeValues.Katakana;
    }
    private void textBox3_LostFocus(object sender, RoutedEventArgs e) {
      InputMethod.Current.ImeState = ims;
      InputMethod.Current.ImeConversionMode = imc;
    }
  }

説明 †

イベント ハンドラでのIME制御の動作は、
以下の点が、XAMLによるIME制御の場合と異なる。

• GotFocus?、LostFocus?イベントを扱っており、
  GotFocus?イベントで現状のIME設定を保存し、
  LostFocus?イベントでIME設定を復元している。

• このため、入力時のIME設定変更はLostFocus?イベントで無効になる。

参考 †

• MSDN > .NET Frameworkクラス ライブラリ
  • System.Windows.Input.InputMethod?クラス
    http://msdn.microsoft.com/ja-jp/library/system.windows.input.inputmethod.aspx
  • System.Windows.Input.InputMethod?クラス
    http://msdn.microsoft.com/ja-jp/library/system.windows.input.inputmethod(VS.95).aspx

• Microsoft Connect｜WinXP＆IME2003環境で、WPFのTextBox?に対するIME制御（カタカナ指定）ができない
  http://connect.microsoft.com/VisualStudioJapan/feedback/details/375651/winxp-ime2003-wpf-textbox-ime

デザイナ向け機能 †

デザイナ向けの技術要素について説明する。

様々なシェイプ †

• 「クラス階層」のVisualクラスで説明したように、
  WPF / Silverlightでは、Shape クラスから派生する様々なベクタ グラフィックスを記述できる。

• Shapeクラスから派生するベクタ グラフィックス描画クラスには、次のものがある。
  • Rectangle クラス
    四角形を描画

• Ellipse クラス
  楕円を描画

• Line クラス
  直線を描画

• Polyline クラス
  一連の直線を描画

• Path クラス
  一連の直線と曲線を描画

実装 †

• ただし、Visual StudioではPath 要素の編集が困難である。
  このためExpression Blendのデザイナでは、[ペン]や[鉛筆]など、Path 要素の編集用ツールを使用すると良い。
  以下は、Expression Blendデザイナの[ペン]や[鉛筆]を使用して記述したPath 要素の描画である。

• 画面


• XAML

  <Grid>
    <Path Fill="White" Stretch="Fill" Stroke="Black" StrokeThickness="5"
      Data="M208,68 C182.37169,68 155.97712,69 131,69 ・・・"/>
    <Path Fill="White" Stretch="Fill" Stroke="Black" StrokeThickness="5" Margin="50"
      Data="M88,132 C88,132 87.5,250.5 120.5,234.5 ・・・"/>
  </Grid>

• さらに、VSやExpression Blendを用い、Ellipse・TextBlock?などの描画コンテンツを作成し、
  これをExpression Blendで、これらをPath に変換するといった機能も用意されている。

• 画面


• XAML

  <Grid>
    <Viewbox Height="400" Width="400">
      <Grid>
        <Ellipse Stroke="Black" StrokeThickness="5"
          Height="400" Width="400"/>
        <TextBlock Text="WPF" FontSize="150"
          HorizontalAlignment="Center" VerticalAlignment="Center"/>
      </Grid>
    </Viewbox>
  </Grid>

• この変換を行うには、Expression Blend の[オブジェクトとタイムライン]でEllipse・TextBlock?を選択した状態で、
  メニューの[オブジェクト] → [パス] → [複合パスの作成]を選択する。以下は、上記のEllipse・TextBlock?をPath に変換したXAMLである。

• XAML

  <Grid>
    <Path Data="M397.5,200 C397.5,309.07624 309.07624,397.5 200,397.5 C90.923762,397.5 2.5,309.07624 2.5,200 C2.5,90.923762 90.923762,2.5 200,2.5 C309.07624,2.5 397.5,90.923762 397.5,200 z M59.0835,149.3165 L71.974126,149.3165 L87.794437,223.73042 L107.13037,149.3165 L120.021,149.3165 L139.35694,223.73042 L155.17725,149.3165 L168.06787,149.3165 L145.80225,250.6835 L134.0835,250.6835 L113.57569,169.23834 L93.067874,250.6835 L81.349124,250.6835 z M192.08984,160.44929 L192.08984,199.1211 L222.55859,199.1211 C228.02734,199.1211 232.32422,197.5586 235.44922,194.4336 C238.96484,190.91799 240.72266,186.23049 240.72266,180.37113 C240.72266,173.73052 239.16016,168.84771 236.03516,165.72272 C232.51953,162.2071 228.02734,160.44929 222.55859,160.44929 z M178.61329,149.3165 L225.48828,149.3165 C234.08203,149.31651 241.11328,152.05088 246.58203,157.51961 C252.05078,162.98835 254.78515,170.60552 254.78515,180.37113 C254.78515,190.13674 252.24609,197.5586 247.16797,202.63671 C242.08984,207.71483 234.86328,210.25389 225.48828,210.25389 L192.08984,210.25389 L192.08984,249.51163 L178.61329,249.51163 z M273.5337,149.3165 L340.9165,149.3165 L340.9165,160.44929 L287.01027,160.44929 L287.01027,193.26173 L329.19775,193.26173 L329.19775,204.39452 L287.01027,204.39452 L287.01027,249.51163 L273.5337,249.51163 z" Stretch="Fill" Stroke="Black" StrokeThickness="5"/>
  </Grid>

参考 †

• MSDN
  • System.Windows.Shapes.Shapeクラス
    • .NET Frameworkクラス ライブラリ
      http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.shape.aspx
    • Silverlightの.NET Frameworkクラス ライブラリ
      http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.shape(VS.95).aspx
    • MSDNマガジン > 発行物 > 基礎：ベクタ グラフィックスとWPFのShapeクラス
      http://msdn.microsoft.com/ja-jp/magazine/cc337899.aspx

• System.Windows.Shapes.Rectangleクラス
  • .NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.rectangle.aspx
  • Silverlightの.NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.rectangle(VS.95).aspx

• System.Windows.Shapes.Ellipseクラス
  • .NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.ellipse.aspx
  • Silverlightの.NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.ellipse(VS.95).aspx

• System.Windows.Shapes.Lineクラス
  • .NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.line.aspx
  • Silverlightの.NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.line(VS.95).aspx

• System.Windows.Shapes.Polylineクラス
  • .NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.polyline.aspx
  • Silverlightの.NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.polyline(VS.95).aspx

• System.Windows.Shapes.Pathクラス
  • .NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.path.aspx
  • Silverlightの.NET Frameworkクラス ライブラリ
    http://msdn.microsoft.com/ja-jp/library/system.windows.shapes.path(VS.95).aspx

グラデーション †

WPF / Silverlightでは、様々なグラデーションをデザイン可能。

実装 †

• 簡単なグラデーション
  以下の簡素なグラデーションであれば、XAMLで直接記述することも可能。

• 画面


• XAML

  <Window.Background>
    <LinearGradientBrush EndPoint="0.5,1" StartPoint="0.5,0">
      <GradientStop Color="Black" Offset="0"/>
      <GradientStop Color="White" Offset="1"/>
    </LinearGradientBrush>
  </Window.Background>

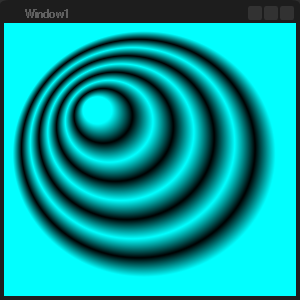

• 複雑なグラデーション
  しかし、以下の複雑なグラデーションであれば、
  Expression Blendのデザイナを使用した方が、容易にグラデーションをデザインできる。

• 画面


• XAML

  <Window.Background>
    <RadialGradientBrush GradientOrigin="0.3,0.3">
      <GradientStop Color="Aqua" Offset="0.1"/>
      <GradientStop Color="Black" Offset="0.2"/>
      <GradientStop Color="Aqua" Offset="0.3"/>
      <GradientStop Color="Black" Offset="0.4"/>
      <GradientStop Color="Aqua" Offset="0.5"/>
      <GradientStop Color="Black" Offset="0.6"/>
      <GradientStop Color="Aqua" Offset="0.7"/>
      <GradientStop Color="Black" Offset="0.8"/>
      <GradientStop Color="Aqua" Offset="0.9"/>
    </RadialGradientBrush>
  </Window.Background>

トランスフォーム処理 †

• WPFで2D平面での変換を行う「トランスフォーム処理」を使用して以下の効果を追加できる。
  • 「回転、拡大縮小、傾斜、平行移動」
  • 「アニメーションなど一時効果」

• 「トランスフォーム処理」に使用できるクラスには、
  System.Windows.Media名前空間のTransform クラスから派生する、下記クラスがある。
  • MatrixTransform?
  • RotateTransform?
  • ScaleTransform?
  • SkewTransform?
  • TranslateTransform?
  • TransformGroup?

• なお、TransformGroup?を使用すれば、
  複数のTransformクラスを組み合わせて適用することができる。

• 以下、下記の図形に対する、上記２つの「トランスフォーム処理」の例。

• 画面


• XAML

  <Grid>
    <Border Height="100" Width="100" BorderBrush="Black" BorderThickness="1" >
      <Rectangle Height="100" Width="100" Fill="Blue"/>
    </Border>
  </Grid>

回転、拡大縮小、傾斜、平行移動 †

• FrameworkElement?.LayoutTransform?プロパティに設定されたTransformクラスを使用し、
  レイアウト時に「トランスフォーム処理」を実行する。
  • このため、「トランスフォーム処理」後もUI要素がレイアウト時の描画領域内に収まる。
  • このような特徴から、この「トランスフォーム処理」は、
    表示を垂直から水平に切り替えたり、ズームしたりするなどの用途で利用可能である。

• 以下は、LayoutTransform?プロパティにRotateTransform?クラスを指定してUI要素を回転させた例である。

• 画面


• XAML

  <Grid>
    <Border Height="100" Width="100" BorderBrush="Black" BorderThickness="1" >
      <Rectangle Height="100" Width="100" Fill="Blue">
        <Rectangle.LayoutTransform>
          <RotateTransform CenterX="50" CenterY="50" Angle="45"/>
        </Rectangle.LayoutTransform>
      </Rectangle>
    </Border>
  </Grid>

アニメーションなど一時効果の追加 †

• UIElement.RenderTransform?プロパティに設定されたTransformクラスを使用し、
  レイアウト後に「トランスフォーム処理」しレンダリングする。
  • このため、場合によってはUI要素がレイアウトの描画領域の外にでてしまう場合がある。
  • このような特徴から、この「トランスフォーム処理」は、
    「アニメーション」（後述）と組み合わせるなどしてUI要素に注目を集めるなどの用途で利用可能である。

• 以下は、RenderTransform?プロパティにRotateTransform?クラスを指定してUI要素を回転させた例である。

• 画面


• XAML

  <Grid>
    <Border Height="100" Width="100" BorderBrush="Black" BorderThickness="1" >
      <Rectangle Height="100" Width="100" Fill="Blue">
        <Rectangle.RenderTransform>
          <RotateTransform CenterX="50" CenterY="50" Angle="45"/>
        </Rectangle.RenderTransform>
      </Rectangle>
    </Border>
  </Grid>

※ なお、こちらの「トランスフォーム処理」は「Silverlight」でもサポートされる。

参考 †

• MSDN
  • System.Windows.Media.Transformクラス
    • .NET Frameworkクラス ライブラリ
      http://msdn.microsoft.com/ja-jp/library/system.windows.media.transform.aspx
    • Silverlightの.NET Frameworkクラス ライブラリ
      http://msdn.microsoft.com/ja-jp/library/system.windows.media.transform(VS.95).aspx

アニメーション †

実装 †

説明 †

参考 †

バリデーション †

単項目のバリデーション †

一覧のバリデーション †

フォーカス制御 †

注意事項 †

MVVMデザイン パターン †

概要 †

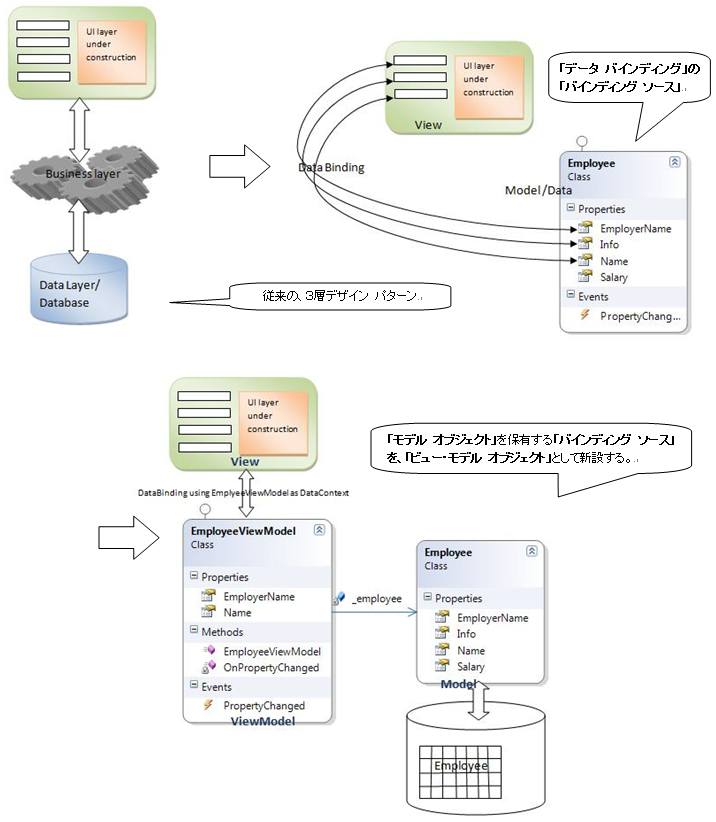

MVVM（Model - View - View Model）モデルとは、
前述の「データ バインディング」の仕組みを活用したデザイン パターンであり、
従来の３層デザイン パターンの「モデル オブジェクト」、「ビュー オブジェクト」に加えて、
「バインディング ソース」である「ビュー・モデル オブジェクト」を新設するデザイン パターンである。

メリット †

このデザイン パターンのメリットは、
「モデル オブジェクト」、「ビュー オブジェクト」間の結合部を、
「データ バインディング」による「ビュー・モデル オブジェクト」に限定し、疎結合を実現できる点である。

ガイドライン †

なお、MVVMデザイン パターンのためのガイドライン には、以下のものがある。

1. XAMLで実装できるものは、コードビハインドに実装しない。
2. 「ビュー・モデル オブジェクト」はDataContext?として「ビュー オブジェクト」に渡す。
3. 「ビュー・モデル オブジェクト」と「モデル オブジェクト」は、
   「データ バインディング」により結合されるため、「ビュー オブジェクト」には、一切アクセスしない。
4. 「ビュー・モデル オブジェクト」は、INotifyPropertyChanged?インターフェイスを実装するべき。
5. 「ビュー・モデル オブジェクト」は、「モデル オブジェクト」をカプセル化することで、
   「ビュー オブジェクト」から、データ ストレージの複雑さを隠蔽する。

参考 †

• MSDNマガジン > 発行物 > Model - View - ViewModel?デザイン パターンによるWPFアプリケーション
  http://msdn.microsoft.com/ja-jp/magazine/dd419663.aspx

• Moving from Windows Applications to WPF - CodeProject?
  http://www.codeproject.com/KB/WPF/WPF_with_MVVM.aspx?msg=3220512


---

Tags: :.NET開発, :UIサブシステム, :WPF/Silverlight, XAML



Site admin: dotNetDevelopmentInfrastructure

PukiWiki 1.4.7 Copyright © 2001-2006 PukiWiki Developers Team. License is GPL.
Based on "PukiWiki" 1.3 by yu-ji. Powered by PHP 5.3.3. HTML convert time: 0.146 sec.
